Bagaimanakah pengeluar komponen struktur keluli yang boleh disesuaikan untuk pelbagai set peralatan boleh mengoptimumkan reka bentuk struktur komponen struktur keluli untuk meningkatkan kapasiti galas beban dan ringan?
Dalam penyesuaian dan pembuatan komponen struktur keluli untuk set lengkap peralatan , mengoptimumkan reka bentuk struktur untuk meningkatkan kapasiti galas beban secara serentak dan mencapai berat ringan adalah isu teras untuk mengimbangi prestasi, kos dan kecekapan. Proses ini memerlukan gabungan sifat bahan, prinsip mekanikal, proses pembuatan dan keadaan kerja sebenar untuk mencapai matlamat melalui strategi reka bentuk yang sistematik. Penerangan terperinci berikut tentang kaedah khusus daripada pelbagai dimensi:
1. Pengoptimuman berdasarkan sifat bahan: Pilih "asas" yang betul untuk mendapatkan hasil dua kali ganda dengan separuh usaha
Pemilihan dan penggunaan bahan yang munasabah adalah prasyarat untuk pengoptimuman struktur. Kekuatan, keliatan, ketumpatan dan parameter lain keluli berbeza berbeza dengan ketara, dan ia perlu dipadankan dengan tepat mengikut keperluan galas beban komponen, persekitaran kerja dan faktor lain.
Penggunaan keluli berkekuatan tinggi: Menggunakan keluli kekuatan tinggi aloi rendah dengan kekuatan hasil yang lebih tinggi (seperti Q355, Q460, dll.) boleh mengurangkan ketebalan bahan di bawah keadaan galas beban yang sama dan secara langsung mengurangkan berat mati struktur. Sebagai contoh, rasuk galas beban pada asalnya direka untuk menggunakan keluli Q235 dengan ketebalan 20mm. Selepas menggunakan keluli Q355, ketebalan boleh dikurangkan kepada 16mm, berat dikurangkan sebanyak 20%, dan kapasiti galas tidak terjejas.
Pengagihan bahan yang dibezakan: Mengikut ciri tegasan setiap bahagian struktur, bahan kekuatan tinggi digunakan di kawasan tekanan tinggi dan bahan biasa digunakan di kawasan tekanan rendah untuk mencapai "keluli yang baik digunakan pada bilah". Sebagai contoh, keluli berkekuatan tinggi digunakan dalam bahagian tertumpu tegasan asas peralatan, manakala keluli karbon biasa digunakan dalam bahagian sokongan tambahan, yang bukan sahaja dapat memastikan kekuatan keseluruhan tetapi juga mengawal kos dan berat.
Penerokaan bahan baharu: Dalam senario dengan keperluan ringan yang sangat tinggi (seperti struktur keluli peralatan mudah alih), aloi aluminium atau bahan komposit (seperti bahan komposit berasaskan resin bertetulang gentian karbon) boleh digunakan dalam bahagian yang tidak menanggung beban untuk membentuk struktur hibrid dengan keluli. Walau bagaimanapun, perhatian harus diberikan kepada kaedah sambungan dan keserasian bahan yang berbeza untuk mengelakkan kegagalan struktur akibat kakisan elektrokimia atau ketidakpadanan sifat mekanikal.
2. Pengoptimuman topologi bentuk struktur: menjadikan penghantaran daya lebih "cekap"
Pengoptimuman topologi adalah untuk mencari bentuk pengedaran bahan yang optimum mengikut beban dan kekangan dalam ruang reka bentuk tertentu melalui algoritma matematik, untuk mencapai "membuang kotoran dan mengekalkan intipati", dan memastikan kapasiti menanggung beban sambil mengurangkan berat.
Alih keluar bahan berlebihan: Gunakan perisian analisis unsur terhingga (FEA) untuk mensimulasikan keadaan tegasan struktur, kenal pasti "kawasan berlebihan" dengan tegasan yang lebih rendah dan potong. Sebagai contoh, reka bentuk tradisional lajur peralatan kebanyakannya struktur pepejal. Selepas pengoptimuman topologi, ia boleh direka bentuk sebagai kekisi berongga atau struktur berdinding nipis dengan tulang rusuk tetulang, mengekalkan bahan yang mencukupi pada titik kepekatan tegasan, mengurangkan bahan di kawasan bukan tekanan, mengurangkan berat lebih daripada 30%, dan meningkatkan kekakuan.
Rujukan kepada struktur bionik: Struktur biologi dalam alam semula jadi (seperti sarang lebah dan tulang burung) mempunyai ciri-ciri "ringan dan kekuatan tinggi", dan prinsipnya boleh digunakan untuk reka bentuk struktur keluli. Sebagai contoh, panel platform peralatan direka bentuk sebagai struktur sandwic sarang lebah, dan lapisan teras menggunakan keluli berdinding nipis, yang bukan sahaja mengurangkan berat, tetapi juga meningkatkan kapasiti galas beban keseluruhan melalui kesan beban tersebar struktur sarang lebah.
Pengoptimuman bentuk keratan rentas: Bentuk geometri keratan rentas komponen mempunyai kesan yang ketara ke atas kapasiti galas. Di bawah kawasan keratan rentas yang sama, momen inersia dan modulus keratan bagi bahagian berbentuk I, berbentuk kotak dan bulat adalah lebih besar, dan rintangan lenturan dan kilasan adalah lebih baik. Sebagai contoh, aci pemacu menggunakan bahagian tiub bulat berongga dan bukannya keluli bulat pepejal, dan rintangan kilasan pada dasarnya adalah sama apabila berat dikurangkan sebanyak 50%; rasuk silang menggunakan bahagian berbentuk I dan bukannya bahagian segi empat tepat, dan kapasiti galas lentur boleh ditingkatkan sebanyak 40% di bawah berat mati yang sama.
3. Pengoptimuman kaedah sambungan: Kurangkan "beban tambahan" dan tingkatkan kekakuan keseluruhan
Nod sambungan adalah pautan lemah struktur keluli. Kaedah sambungan yang tidak munasabah akan meningkatkan berat, mengurangkan kekakuan keseluruhan, dan juga menyebabkan kepekatan tekanan. Pengoptimuman reka bentuk sambungan perlu mengambil kira kekuatan, ringan dan kebolehlaksanaan pembinaan.
Pengoptimuman sambungan yang dikimpal: Gunakan kimpalan berterusan dan bukannya kimpalan berselang untuk mengurangkan jumlah panjang kimpalan sambil memastikan kekuatan sambungan; untuk sambungan plat tebal, gunakan kimpalan alur dan bukannya kimpalan fillet untuk mengurangkan jumlah kimpalan dan zon terjejas haba, dan mengurangkan tegasan tambahan yang disebabkan oleh ubah bentuk kimpalan. Di samping itu, kedudukan kimpalan dioptimumkan melalui analisis unsur terhingga untuk mengelak daripada menetapkan kimpalan pada titik kepekatan tegasan dan meningkatkan kebolehpercayaan nod.
Reka bentuk sambungan bolt yang diperhalusi: Spesifikasi dan kuantiti bolt dikira dengan tepat mengikut saiz daya untuk mengelakkan menggunakan spesifikasi besar atau terlalu banyak bolt secara membuta tuli. Sebagai contoh, sambungan bebibir peralatan tertentu pada asalnya direka untuk menggunakan 12 bolt M20. Selepas analisis daya, ia dilaraskan kepada 8 bolt M18, yang bukan sahaja memenuhi keperluan kekuatan tetapi juga mengurangkan penggunaan bahan bolt dan bebibir.

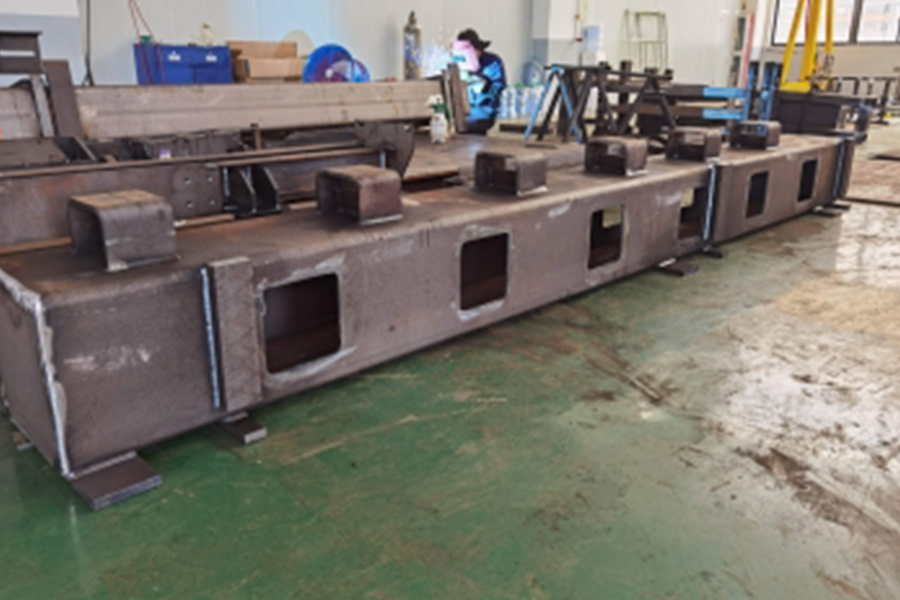

Proses pengacuan bersepadu: Untuk komponen kompleks, proses lenturan keseluruhan, pemotongan laser dan pengosongan digunakan untuk mengurangkan bilangan penyambungan. Sebagai contoh, jika struktur bingkai peralatan disambungkan oleh pelbagai plat keluli, berat kimpalan dan penyambung akan meningkat. Walau bagaimanapun, dengan membengkokkan keseluruhan plat keluli ke dalam badan bingkai melalui mesin lentur yang besar, 70% daripada titik penyambungan dapat dikurangkan, beratnya dapat dikurangkan sebanyak 15%, dan kekakuan keseluruhan dapat ditingkatkan dengan ketara.
4. Mengukuhkan kekakuan dan kestabilan: Elakkan "ketidakstabilan akibat ringan"
Reka bentuk yang ringan mestilah berdasarkan pada memastikan kekukuhan dan kestabilan struktur, jika tidak, kapasiti galas mungkin gagal disebabkan oleh ubah bentuk atau ketidakstabilan yang berlebihan.
Susunan rusuk pengukuh yang munasabah: Rusuk pengukuhan (seperti rusuk berbentuk U dan berbentuk L) ditetapkan pada permukaan komponen berdinding nipis untuk meningkatkan kekakuan setempat dengan menukar momen inersia bahagian. Sebagai contoh, cangkerang plat nipis peralatan mudah berubah bentuk apabila dikenakan beban seragam. Selepas menambah tulang rusuk pengukuhan membujur dan melintang di sepanjang arah daya, kekakuan boleh ditingkatkan lebih daripada 50% apabila penggunaan bahan meningkat sebanyak 5%.
Pengesahan dan pelarasan kestabilan: Untuk rod langsing, komponen berdinding nipis dan komponen lain yang terdedah kepada ketidakstabilan, kestabilan mereka perlu disahkan oleh formula Euler. Jika perlu, sokongan sisi ditambah atau bentuk keratan rentas dilaraskan (seperti menukar bahagian segi empat tepat kepada bahagian berbentuk I) untuk meningkatkan beban ketidakstabilan kritikal tanpa menambah berat terlalu banyak.
Aplikasi pramuat yang munasabah: Untuk komponen galas beban yang disambungkan dengan bolt, pramuat yang sesuai digunakan untuk menjadikan penyambung muat rapat, mengurangkan ubah bentuk relatif semasa kerja, dan meningkatkan kekukuhan keseluruhan. Sebagai contoh, bolt sambungan antara tempat duduk galas dan pangkalan peralatan boleh meningkatkan kekakuan permukaan sendi sebanyak 20%~30% selepas menggunakan pramuat.
5. Gabungan simulasi dan percubaan: Gunakan data untuk "mengiringi" kesan pengoptimuman
Pengoptimuman struktur tidak boleh bergantung semata-mata pada pengalaman, tetapi perlu disahkan melalui analisis simulasi dan ujian fizikal untuk memastikan kebolehpercayaan skema reka bentuk.
Analisis simulasi unsur terhingga: Dalam peringkat reka bentuk, ANSYS, ABAQUS dan perisian lain digunakan untuk mewujudkan model tiga dimensi untuk mensimulasikan pengagihan tegasan, ubah bentuk dan hayat keletihan di bawah beban dan keadaan kerja yang berbeza. Parameter struktur (seperti ketebalan dinding, kedudukan plat rusuk dan saiz keratan rentas) dilaraskan melalui berbilang lelaran sehingga titik keseimbangan antara "ringan" dan "kekuatan tinggi" ditemui. Sebagai contoh, lengan berputar robot kimpalan telah mengurangkan beratnya sebanyak 25% dan tegasan maksimumnya sebanyak 10% selepas 5 pusingan pengoptimuman simulasi, yang memenuhi sepenuhnya keperluan penggunaan.
Pengesahan ujian fizikal: Ujian beban statik, ujian beban dinamik dan ujian keletihan dijalankan pada prototaip yang dioptimumkan untuk mengesahkan kapasiti galas beban sebenar dan ketahanannya. Sebagai contoh, rasuk galas beban yang dioptimumkan dimuatkan dan diuji oleh mesin ujian hidraulik, dan beban hasil dan beban hadnya direkodkan untuk memastikan ia tidak lebih rendah daripada standard reka bentuk; beban dinamik semasa operasi peralatan disimulasikan oleh ujian jadual getaran untuk memeriksa sama ada struktur itu bergema atau berubah bentuk secara berlebihan.
Mekanisme penambahbaikan berulang: Data ujian maklum balas kepada model simulasi, ubah suai parameter (seperti sifat bahan, keadaan sempadan), dan seterusnya mengoptimumkan reka bentuk. Sebagai contoh, jika ubah bentuk sebenar komponen didapati lebih besar daripada hasil simulasi semasa ujian, adalah perlu untuk menyemak semula sama ada kekangan model itu konsisten dengan keadaan sebenar dan melaraskan reka bentuk struktur.
6. Kerjasama antara proses dan reka bentuk: Jadikan reka bentuk "pendaratan" lebih cekap
Pengoptimuman struktur perlu mempertimbangkan kebolehlaksanaan proses pembuatan, jika tidak, reka bentuk terbaik pun akan sukar dicapai. Pengilang perlu menggabungkan keupayaan peralatan dan ciri proses mereka sendiri untuk menggabungkan keperluan proses dalam peringkat reka bentuk.

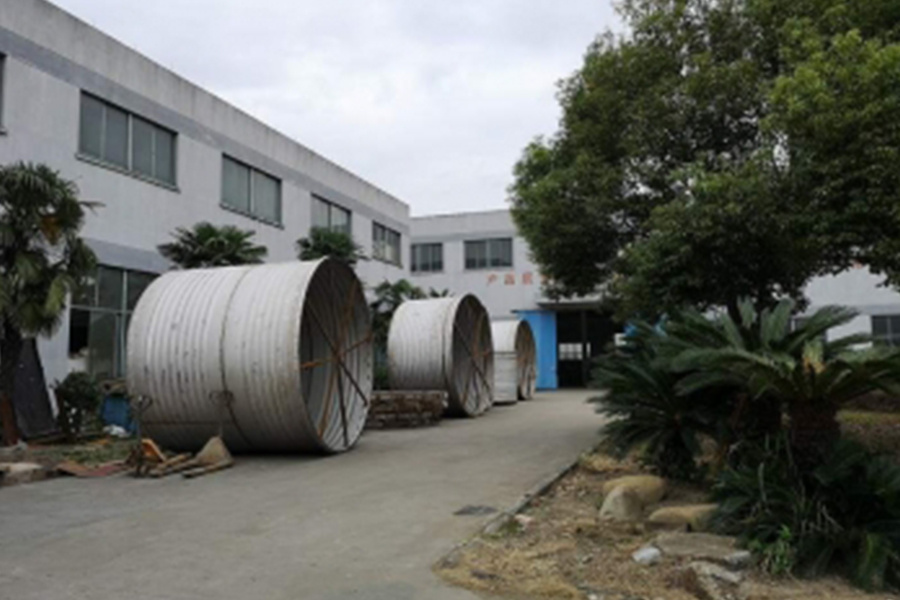

Sebagai contoh, Jiaxing Dingshi Machinery Manufacturing Co., Ltd boleh menyokong pemprosesan dan pembuatan struktur kompleks dengan peralatan canggih seperti 15,000 meter persegi ruang pengeluaran dalaman, pusat pemprosesan gantri besar 6 meter × 3.5 meter, dan mesin pemotong kepingan laser 30 kW. 20 pereka teknikal profesionalnya mempunyai keupayaan penukaran reka bentuk lukisan yang kukuh, dan boleh menukar reka bentuk struktur yang dioptimumkan dengan tepat kepada lukisan proses yang boleh dihasilkan, memastikan pengoptimuman topologi, pemilihan bahan dan penyelesaian lain dilaksanakan dalam pengeluaran sebenar - seperti menggunakan mesin lentur 600 tan untuk mencapai pengacuan bersepadu komponen berdinding nipis yang besar dan mengurangkan penyambungan; melalui 50 peralatan kimpalan pelbagai jenis dan kemahiran hebat 60 pengimpal bertauliah, kekuatan dan ketepatan kimpalan kompleks terjamin, memberikan sokongan proses yang boleh dipercayai untuk pengoptimuman struktur.
